Акула - схема на 3в фенерче


Осцилограми на Акула

Akula 3.jpg

моето фенерче


моите осцилограми


Осцилограмата на първо краче на интегралнта схема е доста различна.

- амплитудата на сигнала е 10 пъти по-висока на Акула.
Никак не мога да го постигна ...

Здравейте,
ще споделя резултатите от експериментите по схемата от Акула -milintron

http://garaja.net/viewtopic.php?f=6&t=263&start=130

Признавам, че и аз бях скептичен по отношение на изказването на колегата milintron.
След личен контакт по скайпе и помощ от него получих следните резултати:
На ...

Здравей Вектор,
много съм впечатлен от презентацията ти.

... може да Ви поканя на презентация със всички екстри,
като "държане в ръце", пипане и т.н. на мини ТПУ, разбира се и закупуването му както прави Асен... при желание може да коригираме мощността до адекватен режим ;)
Както споменах в ...

Колега,
за да провериш, дали може да се самозахрани схемата,
премери изходната консумация.
Напрежението на светодиодите и тока през тях.
Входната консумация ти е, според дадените данни:

12,3 в Х 65 ма = 0.7995 вата ~~ 0,8 W

За да може дадена схема да се самозахранва, според данни в интернет ...

Още въпроси:
за какво е втората половина на "цветомузиката" ?
За да харчи повече ли?
Дай "поправената" и работеща схема, след като си я пробвал.

На снимка 5., ако е това за което говорим, са някакви импулси.
Къде е снимана, какво е снимано?
Защо е снимано, отново загадки.
Каква схема и на кой ...

Това ли е Добрата комуникация ...... ?

Вижте петата снимка, как ще го обясни това стандартната физика !!!!!!
Следователно, неможе да се говори за Ом, той е зает. Пасе трева . : )

Средата му разказва играта !!!!!

Физиката неработи в резонанс с природата . Снимка пета !

Мерси. Отдавна я ...

Транзистора е запушен завинаги.
Плюс 6 в през диода, над светодиодите, постъпва на 13 краче на инвертора, от изхода на 12 краче отива на гейта "нула".
От къде се отпушва?

milintron написаCOLONРеална, работеща схема !

milintron написаCOLON.... Само че със така показаната схема окъсява. Гейта на транзистора не се връзва там !

Моят опит :

https://www.youtube.com/watch?v=VU87HC35QjU

Да, повишаващият инвертор работи, класически step-up inverter на 34063.
"Цветомузиката" на 4069 работи перфектно.
Имам само един въпрос: каква е функцията на полевия транзистор?
Ако е възможно, моля, обясни подробно работата му.

поздрави

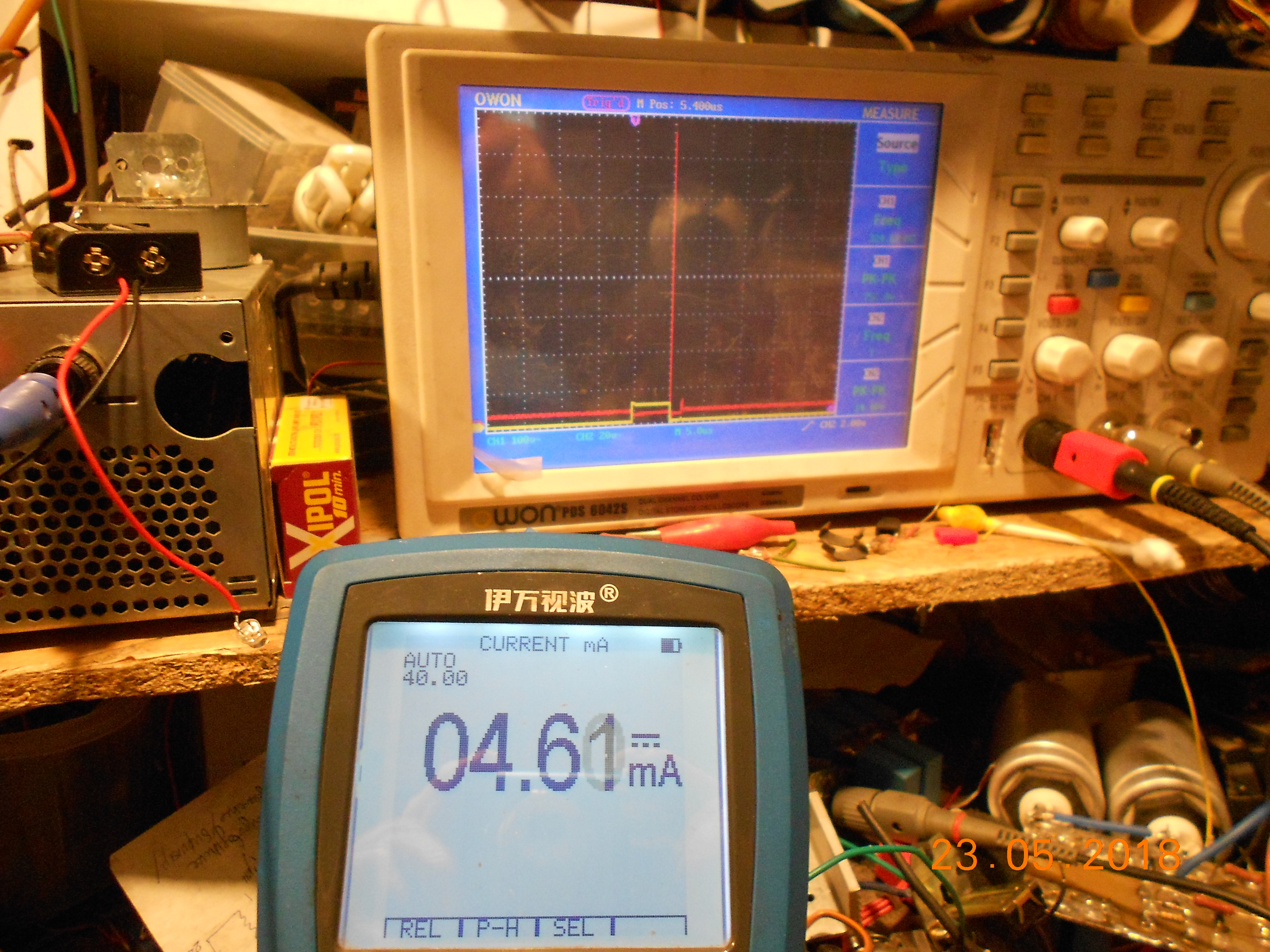

импулси на колектора

импулси паралелно на акумулатора

п.с.Не сравнявам, показвам какво наблюдавам при моя генератор

Захранването е 22 волта.
